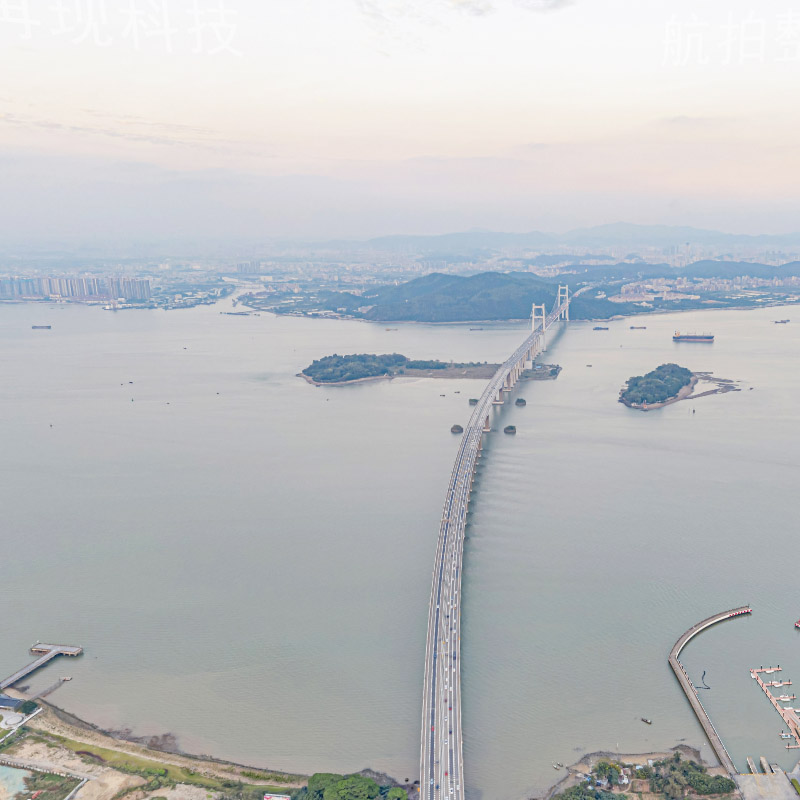

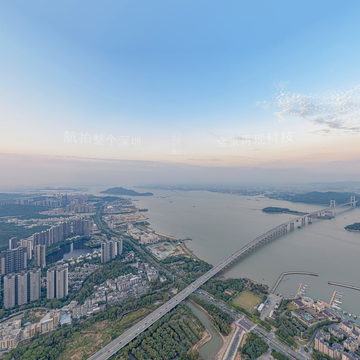

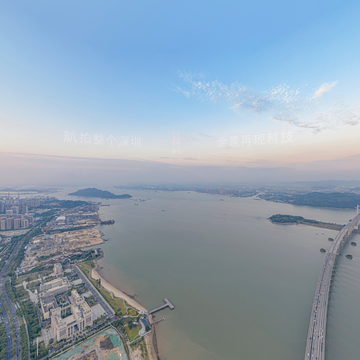

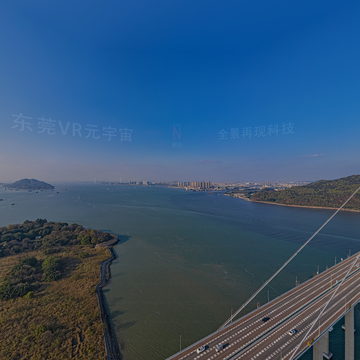

简介地图作者：全景再现科技 标题：广州市南沙虎门大桥 (2021全景再现)

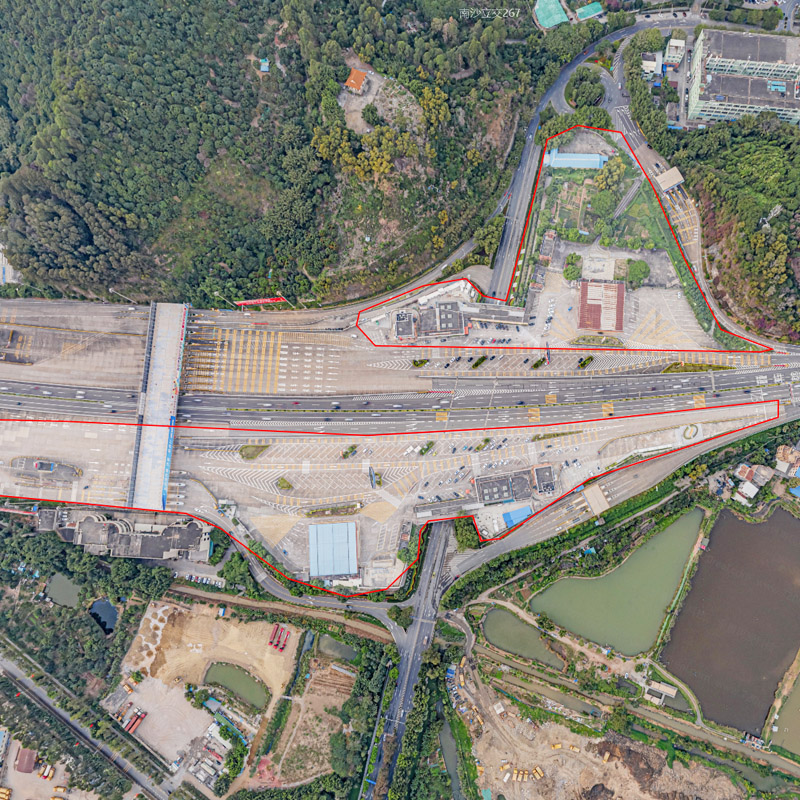

简介： 虎门大桥是中国广东省境内一座连接广州市南沙区与东莞市虎门镇的跨海大桥，位于珠江狮子洋之上，为珠江三角洲地区环线高速公路南部联络线（莞佛高速公路）的组成部分。虎门大桥于1992年10月28日动工建设；于1997年6月9日建成通车；于1999年4月20日通过竣工验收。 虎门大桥东起东莞市太平立交，上跨狮子洋入海口，西至广州市南沙立交；线路全长15.76千米，主桥全长4.6千米；桥面为双向六车道高速公路，设计速度120千米/小时；工程项目总投资额30.2亿元人民币。 2020年5月5日下午，虎门大桥发生异常抖动，全桥路段已实施双向全封闭，禁止通行。2020年5月15日9时，虎门大桥恢复通车。 虎门大桥是一座集多处桥隧为一体的群体工程，全路段共有23座大小桥梁（包含3座特大桥）、三座隧道、两座大型互通立交桥和一座大型收费站。 其中，大桥从东向西的主体建筑依次为太平立交桥、白花山双隧道、南面山隧道、威远立交桥、东引桥、主航道桥、中引桥、辅航道桥和西引桥； 大涌桥（深湾高架桥）和坦尾立交桥为虎门大桥西延线工程；全线各立交桥段经由匝道与其它公路衔接； 全桥主路段呈正东正西方向布置。主航道桥为单跨双铰简支钢箱梁悬索桥，由东西索塔、东西锚碇、主缆、吊索和加劲梁等五大结构部分组成。 虎门大桥主缆采用预制平行索股制作和架设，每束索股由多个平行镀锌高强钢丝排列成正六边形组成。主缆与加劲梁之间采用平行竖直吊索相联系，每个吊点由四根钢丝绳组成。吊索与主缆之间的连接方式为背骑式，配以马鞍形索架。为减少铸件重量，大桥采用铸焊组合形式的索鞍。吊索两端为锌铜合金热铸锚，通过钢加劲梁风嘴锚于箱内。加劲梁采用扁平闭口流线型钢箱梁截面，使用全焊结构；加劲梁端于索塔下系梁设竖向支座以及水平抗风支座。桥面东西索塔处设两道伸缩缝，允许在竖直及水平方向有较大转角。 虎门大桥悬索桥主缆系统 、箱梁、鞍座和吊杆均采用经重涂装防腐处理的钢结构。 虎门大桥东西索塔为门式框架结构，由两侧塔柱及其之间的三道系梁组成；两侧塔柱为钢筋混凝土空心薄壁箱型结构，三道系梁均为钢筋混凝土空心箱型截面，预应力束布置在腹板内并穿过塔柱锚于塔壁外侧；受不同地质条件影响，东西索塔分别采用群桩基础和分离式扩大基础。虎门大桥东西锚碇均为重力式，由散索鞍墩、后锚块、锚室组成；主缆通过锚梁、锚杆牢固地锚固在锚碇上，主缆拉力由锚碇钢框架传递至混凝土锚体。 虎门大桥辅航道桥为三跨预应力混凝土箱型梁连续刚构，下部结构采用双柱空心薄壁墩，上部构造设计特点包括：上下行分离为独立的单桥，两个单桥在墩顶处用体外4道横向贯通的横隔板联为整体，两个主墩承台由系梁联为整体；横向采用单箱单室横断面，配置三向预应力；通过尽量压缩梁高、采用C55箱梁混凝土等方式减轻结构重量。 虎门大桥悬索桥工程累计使用加劲梁钢材11590吨，主缆钢丝7800吨，吊索钢丝绳215吨，鞍体及索夹750吨，锚碇钢框架1890吨，预应力钢绞线125吨，普通钢筋4930吨，混凝土143670立方米。
